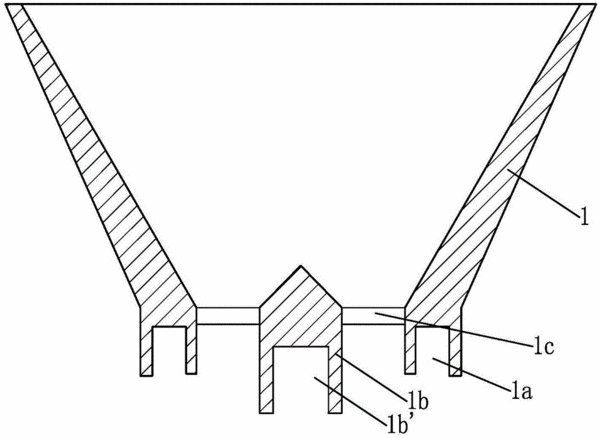

摘要:本實用新型公開一種濾料裝填器,其特征在于:該裝填器的本體為漏斗狀結構,且本體的底面設有一個環形凹槽,該環形凹槽的軸心線與本體的軸心線重合,且環形凹槽的深度為2-5mm;本體內的中心處設有保護柱,該保護柱通過徑向條與本體的內壁相連,且保護柱的下部露到本體外;保護柱的底面開有一個圓形的保護凹槽,該保護凹槽的深度為2-7mm,且保護凹槽的直徑為5-10mm。本實用新型中環形凹槽能遮擋筒體上端部的螺紋連接部,保護柱的保護凹槽能遮擋中心管的上端部,這樣就能有效避免濾料與這兩個部位接觸,從而防止濾料污染筒體,同時通過往本體內加注濾料來填料,填料快速、高效,省力,且本實用新型結構簡單,易于實施。
- 專利類型實用新型
- 申請人重慶頤洋企業發展有限公司;
- 發明人林瑩陳;
- 地址400041 重慶市九龍坡區石橋鋪科園四街52號標準廠房K座4樓
- 申請號CN201420678165.X
- 申請時間2014年11月11日
- 申請公布號CN204275645U
- 申請公布時間2015年04月22日
- 分類號B01D35/00(2006.01)I;
