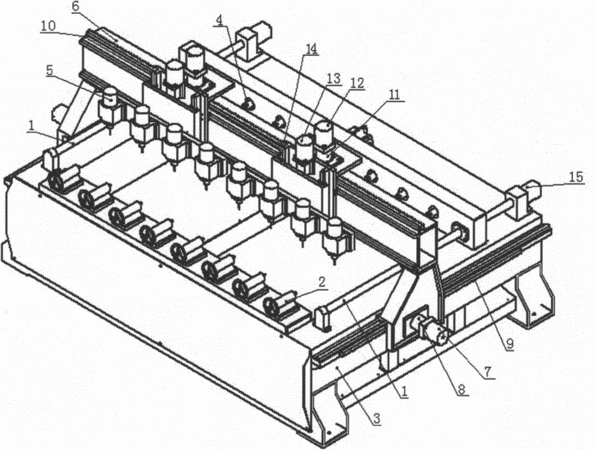

摘要：本實用新型提供了一種雕銑一體數控四軸雕刻機，包括機架，機架兩側均設有絲桿，橫梁設于機架上且設于絲桿上方，第一伺服電機、第二伺服電機通過直線導軌滑塊設于橫梁上，直線導軌滑塊上還設有主軸電機；第三伺服電機設于橫梁兩側，第四伺服電機設于絲桿一端，減速機安裝架的兩端分別設于兩根絲桿上，減速機安裝架內設有蝸輪減速機，第五伺服電機連接蝸輪減速機；蝸輪減速機上設有減速機頂針，機架上遠離第四伺服電機的一端對應減速機頂針處設有尾架頂針。本實用新型提供的裝置克服了現有技術的不足，結構緊湊、耐用，工件夾緊更穩定，加工質量好，加工效率高。
- 專利類型實用新型
- 申請人上海原力數控機電有限公司;
- 發明人劉振華;
- 地址201108 上海市閔行區華寧路3826弄30號
- 申請號CN201420137444.5
- 申請時間2014年03月25日
- 申請公布號CN203792999U
- 申請公布時間2014年08月27日
- 分類號B44B1/00(2006.01)I;B44B1/06(2006.01)I;
