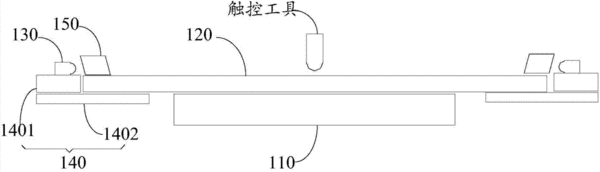

摘要：一種觸控顯示加強結構，包括顯示屏、覆蓋于顯示屏上的玻璃蓋板、燈管、濾光條及印刷電路板；燈管設于玻璃蓋板側邊且臥排或立排于印刷電路板上；濾光條設于燈管的出光面；印刷電路板設于顯示屏側邊，印刷電路板呈階梯型，玻璃蓋板側邊置于印刷電路板的臺階上，印刷電路板設有輔助電路及燈管驅動電路，輔助電路與燈管驅動電路電連接，燈管固定于印刷電路板上并與輔助電路連接。將印刷電路板設為階梯型縮短顯示設備的邊緣寬度，減小顯示設備的體積，方便設計安裝。并且能夠有效解決顯示器返工時導致燈管對應的印刷電路板與芯片對應的印刷電路板脫落，從而導致整個印刷電路板報廢的問題。因此能夠減少整個產品的工序，使整個產品的組裝更加快捷高效。
- 專利類型實用新型
- 申請人深圳市天時通科技有限公司;
- 發明人陳偉山;馮廣倫;翟振耀;栗勇;
- 地址518000 廣東省深圳市福田保稅區紅棉道路8號英達利科技數碼園C301（D號）
- 申請號CN201420091704.X
- 申請時間2014年02月28日
- 申請公布號CN203786699U
- 申請公布時間2014年08月20日
- 分類號G06F3/041(2006.01)I;G02F1/1333(2006.01)I;G02F1/13357(2006.01)I;G02F1/133(2006.01)I;
