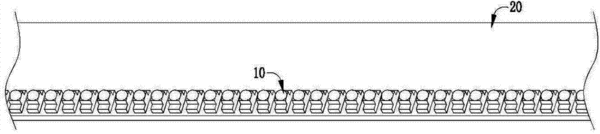

摘要:本實用新型提供一種紅外觸控顯示裝置,其包括紅外收發對管以及印刷電路板,所述紅外收發對管依次焊接在所述印刷電路板上,構成紅外收發陣列,所述紅外收發對管由紅外發射管以及紅外接收管組成,所述紅外收發對管所發出/接收的紅外光線均與所述印刷電路板垂直,構成紅外收發陣列的若干所述紅外收發對管的兩側引腳分別排列在兩條直線上,若干所述紅外收發對管沿著寬度方向排列設置。通過將若干所述紅外收發對管沿著寬度方向排列設置,進而調整了單個所述紅外收發對管在排列方向上所占的位置,進而縮小相鄰的每兩個紅外收發對管所發射/接收的紅外光線之間的間距,解決光柵網格間隙大,紅外觸控精度不夠的問題。
- 專利類型實用新型
- 申請人深圳市天時通科技有限公司;
- 發明人陳偉山;
- 地址518000 廣東省深圳市福田保稅區英達利科技數碼園C310
- 申請號CN201220316044.1
- 申請時間2012年07月03日
- 申請公布號CN202661993U
- 申請公布時間2013年01月09日
- 分類號G06F3/044(2006.01)I;
