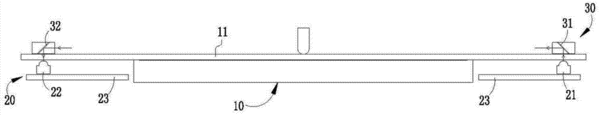

摘要：一種采用配光鏡的紅外觸控屏，其包括液晶顯示器以及紅外線收發模組，所述紅外線收發模組包括由若干紅外發射管組成的紅外發射陣列、由若干紅外接收管組成的紅外接收陣列以及印刷電路板，所述紅外發射陣列以及紅外接收陣列均焊接在所述印刷電路板上，所述紅外發射陣列以及紅外接收陣列均位于所述液晶顯示器的顯示面后側，所述紅外發射陣列的發射端與紅外接收陣列的接收端之間設置有能夠使所述紅外發射陣列所發射的紅外線在傳遞至所述紅外接收陣列的過程中于所述液晶顯示器前側形成一個平行于顯示面的紅外光線探測網的光學組件，所述光學組件環設在所述液晶顯示器的四周，且所述光學組件配射紅外光線探測網的一端位于所述液晶顯示器的顯示面前側。
- 專利類型實用新型
- 申請人深圳市天時通科技有限公司;
- 發明人陳偉山;
- 地址518000 廣東省深圳市福田保稅區英達利科技數碼園C310
- 申請號CN201220316043.7
- 申請時間2012年07月03日
- 申請公布號CN202661986U
- 申請公布時間2013年01月09日
- 分類號G06F3/042(2006.01)I;
