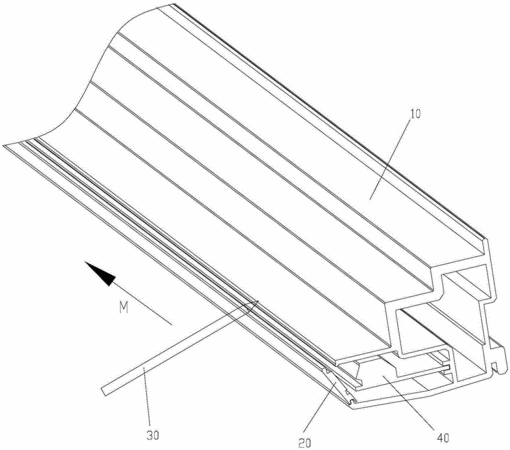

摘要：本實用新型公開了一種觸摸屏框架的邊框，包括框體，該框體內設置有用于容納PCBA的容納腔，還包括濾光條，所述框體上設有與所述容納腔貫通的開口，濾光條與開口形成可拆卸連接；所述框體的內壁上設有第一PCBA卡槽，濾光條的內壁上設有與第一PCBA卡槽相對應的第二PCBA卡槽，PCBA卡入第一PCBA卡槽和第二PCBA卡槽，并固定在所述容納腔中。它結構較簡單，既利于濾光條和PCBA裝配，能夠有效提高PCBA的裝配效率以及檢修或更換的效率，從而降低成本，也利于生產加工。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人曹建輝;
- 地址510663 廣東省廣州市廣州高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520857291.6
- 申請時間2015年10月28日
- 申請公布號CN205121518U
- 申請公布時間2016年03月30日
- 分類號G06F3/041(2006.01)I;
