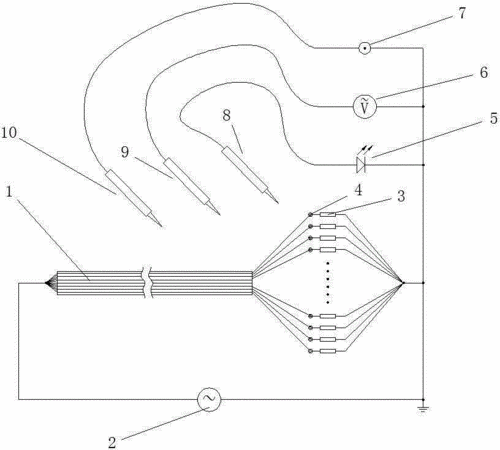

摘要：本實用新型屬于教學用演示實驗領域，具體為一種演示趨膚效應的實驗裝置。其包括：一捆導線束、一個交流信號源、一組電阻、一個發光二極管、一個交流電壓表和一個高頻信號線接口等；其中，導線束由大量并聯的直徑、長度相等的銅細導線（或漆包線）捆扎或粘合而成，宏觀上近似于一整根實心導線，作為被測物；交流信號源提供可調頻率的正弦交流信號，用于演示趨膚效應在不同頻率下的強弱程度；趨膚效應所表現出的導體內外層電流強弱的差別經由阻值相同的一組電阻轉化為電壓信號進行取樣，并通過發光二極管的亮度或交流電壓表的示數進行表示，亦或通過高頻信號線接口輸出至示波器等設備進行觀察。
- 專利類型實用新型
- 申請人上海復旦天欣科教儀器有限公司;
- 發明人胡順全;鄭源明;
- 地址200433 上海市楊浦區國權路561號5樓
- 申請號CN201420194581.2
- 申請時間2014年04月22日
- 申請公布號CN203931286U
- 申請公布時間2014年11月05日
- 分類號G09B23/18(2006.01)I;
