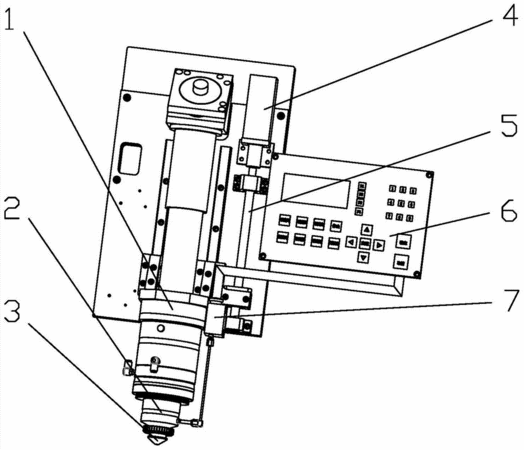

摘要：本實用新型公開了一種可自動跟焦的激光切割總成，包括用于切割金屬板材的激光切割頭、Z軸絲杠、Z軸伺服電機、Z軸伺服驅動器以及用于控制所述Z軸伺服驅動器的自動跟焦控制器，所述Z軸伺服電機通過所述Z軸絲杠驅動所述激光切割頭，所述激光切割頭的端部設有一銅質噴嘴，所述銅質噴嘴和所述金屬板材之間形成一電容結構，所述電容結構依次通過傳感器組件、前置放大器以及數字信號傳輸線連接至所述自動跟焦控制器，所述激光切割頭的氣流道呈平滑的錐狀。本實用新型提供的可自動跟焦的激光切割總成采用電容式自動跟焦的方式，使用伺服電機控制，信號采用數字量采集和傳輸，跟隨穩定，不會因為切割速度快而導致跟隨不準確，鏡片更換十分便捷。
- 專利類型實用新型
- 申請人武漢高能激光設備制造有限公司;
- 發明人尹鋒;
- 地址430000 湖北省武漢市漢陽區夾河路82號
- 申請號CN201320863496.6
- 申請時間2013年12月25日
- 申請公布號CN203751530U
- 申請公布時間2014年08月06日
- 分類號B23K26/38(2014.01)I;B23K26/046(2014.01)I;B23K26/14(2014.01)I;
