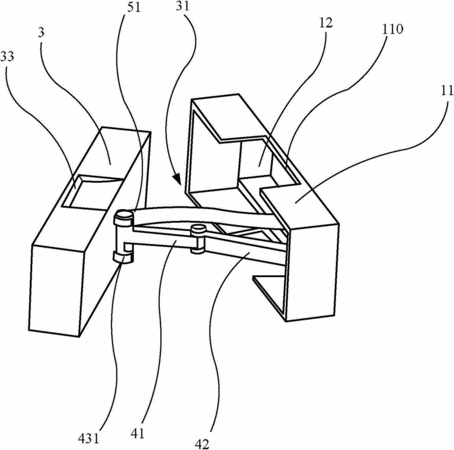

摘要:本實用新型涉及一種數控裝置操作面板,其中所述數控裝置操作面板包括:一數字顯示屏;一個設置在所述基板表面上的容納框,所述容納框通過垂直于所述基板伸出的壁部圍成,在所述容納框所包圍的區域內于所述基板上還開設有安裝槽,其中,在所述安裝槽內固定地設有一鉸接座;一連桿機構,其設置在所述數字顯示屏和所述安裝槽之間,通過所述連桿機構使所述數字顯示屏能夠在所述容納框內的收折位置以及從所述容納框拉出的使用伸出位置之間調整。
- 專利類型實用新型
- 申請人西門子(中國)有限公司;
- 發明人王忞焯;柴衛強;周鳳;范順杰;
- 地址100102 北京市朝陽區望京中環南路7號
- 申請號CN201420143602.8
- 申請時間2014年03月27日
- 申請公布號CN203738389U
- 申請公布時間2014年07月30日
- 分類號B23Q1/00(2006.01)I;
