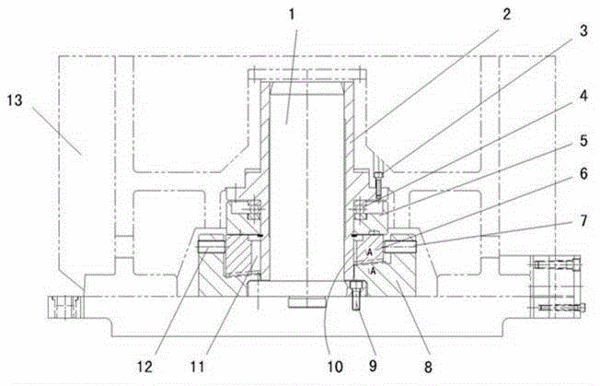

摘要:一種機床交換主軸箱手動回轉裝置,有固定在機床滑臺上的回轉軸,在回轉軸上套裝有支撐套,支撐套的下部外側套有底座,底座的上面為斜面,斜面上方支撐套外側套有支板,支板的底面為斜面并與底座上的斜面相配,支板與支撐套之間一側形成左間隙,另一側形成右間隙,支板的上方支撐套的外側套有壓套,壓套與壓套上方的支撐套外側的凸臺之間設有承受軸向力的推力球軸承,支撐套上螺栓固定連接有中間傳動箱,在底座的一側螺紋連接有左調整螺栓,另一側螺紋連接有右調整螺,左調整螺栓和右調整螺栓的內側端頭與支板的側面相配,在中間傳動箱與機床的滑臺之間設有限位件。本裝置更換主軸箱方便,省時省力,動作靈活可靠,工作效率高,加工成本低,整體結構簡單。
- 專利類型實用新型
- 申請人大連機床集團有限責任公司;
- 發明人張尚宗;權占群;何慶洋;
- 地址116000 遼寧省大連市雙D港遼河東路100號
- 申請號CN201020629045.2
- 申請時間2010年11月29日
- 申請公布號CN201900460U
- 申請公布時間2011年07月20日
- 分類號B23Q1/00(2006.01)I;
