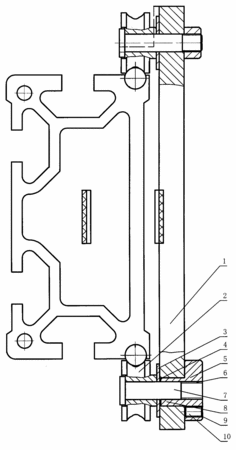

摘要：本實用新型公開了一種滾輪導軌滾輪中心距的調整裝置，包括連接板(1)、偏心螺母(5)、滾輪(2)和定心軸(7)，所述滾輪套在所述定心軸上，并以定心軸為中心軸，所述連接板上具有第一通孔(4)，所述定心軸與所述偏心螺母連接，其特征在于所述偏心螺母具有一延伸部(8)，該延伸部的外徑與所述連接板上的第一通孔匹配，且該延伸部具有偏心孔(11)，該偏心孔與所述偏心螺母上的第二通孔(6)同軸設置，且與定心軸匹配。本實用新型的偏心螺母與偏心延伸部構成一個階梯軸，其延伸部與連接板上的通孔匹配后，其偏心距隨階梯軸旋轉而改變了中心距，其中心距易于調整；并使調后的滾輪中心固定不變，從而提高傳動精度和運轉平穩性，降低了噪音。
- 專利類型實用新型
- 申請人瑞安市博業激光應用技術有限公司;
- 發明人宮長海;
- 地址325200浙江省瑞安市濱江大道848-852號瑞安水產城
- 申請號CN200820120671.1
- 申請時間2008年06月30日
- 申請公布號CN201211609Y
- 申請公布時間2009年03月25日
- 分類號B23Q1/00(2006.01)I;B23Q1/72(2006.01)I;B23K26/42(2006.01)I;
