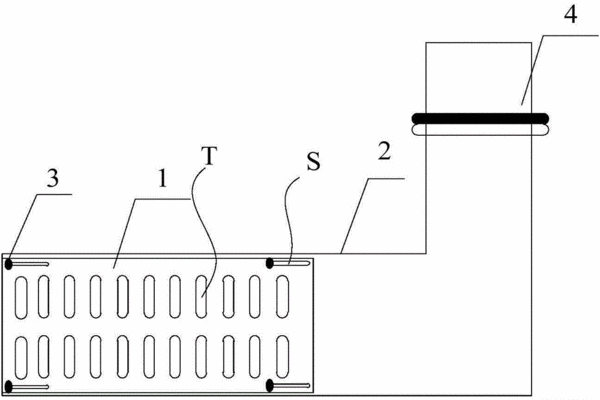

摘要:本實用新型公開了一種排氣調節裝置,設置在主排氣管上,其中排氣調節裝置包括設置在主排氣管側壁上的排氣孔,還包括調節板和調節螺釘,用調節螺釘將調節板固定在主排氣管外壁上分布有排氣孔的位置,所述調節板上設置有通風孔,且調節板的位置可沿著主排氣管的軸線方向進行調節。通過將該排氣調節裝置安裝在原有設備的主排氣管和支排氣管的連接處,通過調節調節板的位置就能實現對排氣量的控制和調節,使得改進后的排氣裝置結構簡單,還能滿足設備的排氣需求,并且對于排氣的調節更加靈活方便。由于減少了支排氣管的設置,能夠減小設備整體占用的空間,同時降低設備制造成本。
- 專利類型實用新型
- 申請人北京七星華創電子股份有限公司;
- 發明人王麗榮;劉紅麗;
- 地址100015 北京市朝陽區酒仙橋東路1號M2樓2層
- 申請號CN201320844349.4
- 申請時間2013年12月19日
- 申請公布號CN203737694U
- 申請公布時間2014年07月30日
- 分類號B08B15/00(2006.01)I;
