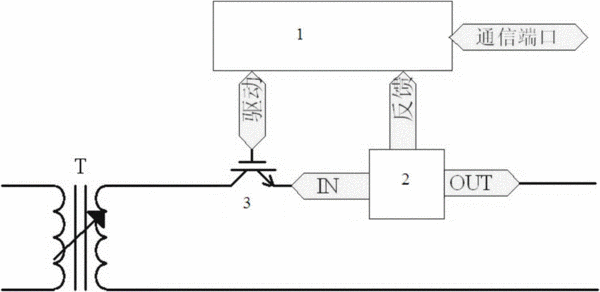

摘要:本實用新型涉及一種高可靠性周波跌落發生裝置,包括電動調壓器、IGBT、IGBT驅動模塊、過流采樣模塊和單片機,所述的電動調壓器輸出端與IGBT的集電極連接,所述的IGBT的柵極與IGBT驅動模塊連接,所述的IGBT的發射極與過流采樣模塊的輸入端連接,所述的過流采樣模塊的反饋端與IGBT驅動模塊連接,所述的過流采樣模塊與單片機連接;所述的過流采樣模塊采集IGBT集電極和發射極電壓,得到導電電流的大小,并判斷電流是否超過設定閾值,若超過,通過IGBT驅動模塊關閉IGBT,同時過流采樣模塊發送過流信號給單片機,單片機進行報警。與現有技術相比,本實用新型具有靈敏度高、可靠性強等優點。
- 專利類型實用新型
- 申請人上海普銳馬電子有限公司;
- 發明人毛文斌;顧建軍;
- 地址201100 上海市閔行區黎安路668號
- 申請號CN201320824099.8
- 申請時間2013年12月13日
- 申請公布號CN203708113U
- 申請公布時間2014年07月09日
- 分類號H02M5/293(2006.01)I;H02H7/12(2006.01)I;
