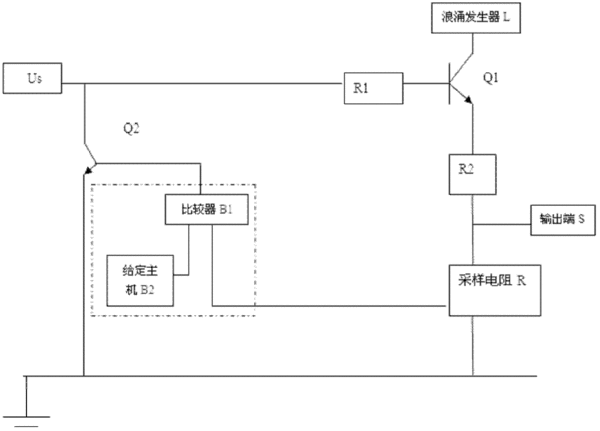

摘要：本實用新型涉及一種大功率可調箝位電路，包括MOS管驅動模塊Us、MOS管Q1、浪涌發生器、第一電阻R1、第二電阻R2、采樣電阻、比較器、三極管Q2和給定主機；所述的MOS管Q1設有柵極、源極、漏極，其柵極通過第一電阻R1與MOS管驅動模塊Us連接，其源極與浪涌發生器連接，其漏極通過第二電阻R2與采樣電阻連接；所述的三極管Q2設有基極、集電極、發射極，其基極與比較器連接，其集電極接在MOS管驅動模塊Us與第一電阻R1之間，其發射極接地；所述的比較器與采樣電阻連接，所述的給定主機與比較器連接。
- 專利類型實用新型
- 申請人上海普銳馬電子有限公司;
- 發明人毛文斌;顧建軍;
- 地址201100 上海市閔行區黎安路668號
- 申請號CN201120296163.0
- 申請時間2011年08月15日
- 申請公布號CN202218197U
- 申請公布時間2012年05月09日
- 分類號H03G11/00(2006.01)I;
