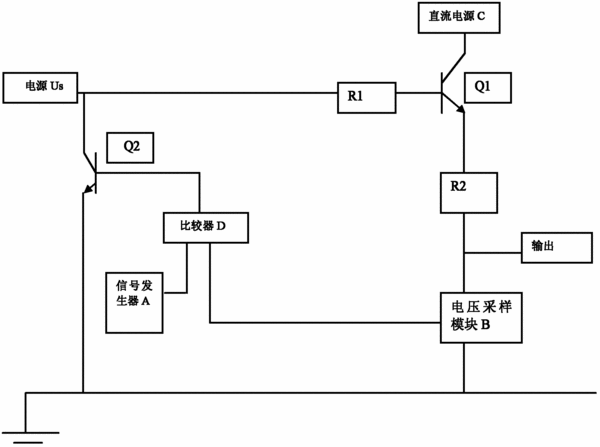

摘要:本實用新型涉及一種放大電路,該放大電路包括晶體管Q2、比較器、信號發生器、電壓采樣模塊、電阻R1、電阻R2及CMOS管Q1;所述的晶體管Q2的集電極與電源Us連接,晶體管Q2的發射極接地,晶體管Q2的基極與比較器的輸出端連接;所述的比較器的一個輸入端與電壓采樣模塊連接,另一個輸入端與信號發生器連接;所述的CMOS管Q1的柵極通過電阻R1與電源Us連接,漏極連接直流電源,源極依次連接電阻R2、電壓采樣模塊后接地。與現有技術相比,本實用新型具有可以實現多種波形的放大,而且還可以驅動大功率的用電器等優點。
- 專利類型實用新型
- 申請人上海普銳馬電子有限公司;
- 發明人毛文斌;顧建軍;
- 地址201100 上海市閔行區黎安路668號
- 申請號CN201120295930.6
- 申請時間2011年08月15日
- 申請公布號CN202218195U
- 申請公布時間2012年05月09日
- 分類號H03F3/21(2006.01)I;
