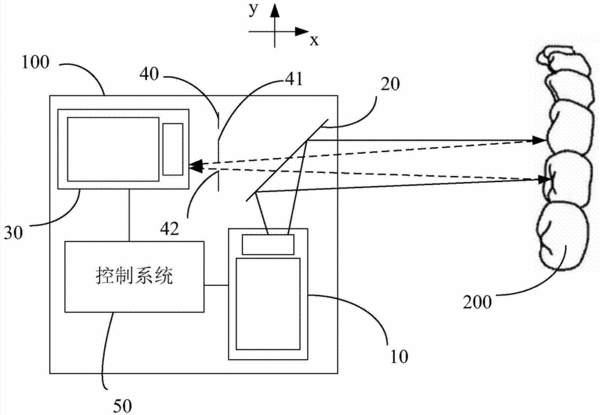

摘要：本實用新型涉及一種三維掃描儀。三維掃描儀包括投影儀、光鏡、相機、遮光元件、控制系統。投影儀不相機的光軸在同一平面內相互垂直形成x-y直角坐標系，相機的光軸為x軸，投影儀的光軸為y軸。分光鏡設置在x-y直角坐標系的原點處并平分第一、第三象限。遮光元件設置在相機及分光鏡之間，遮光元件開設有沿y軸方向排列的相互獨立的第一、第二透光孔，第一、第二透光孔的軸向不x軸相互平行?？刂葡到y控制投影儀向分光鏡投射結構光，分光至被掃描物體且反射至分光鏡后經由第一、第二透光孔達到相機，控制系統還控制相機接收從被掃描物體反射的結構光。第一、第二透光孔交替呈打開或閉合狀態。
- 專利類型實用新型
- 申請人杭州先臨三維科技股份有限公司;
- 發明人趙曉波;王文斌;
- 地址311215 浙江省杭州市蕭山區經濟技術開發區建設一路66號華瑞中心1號樓18層
- 申請號CN201420034622.1
- 申請時間2014年01月21日
- 申請公布號CN203687893U
- 申請公布時間2014年07月02日
- 分類號G01B11/24(2006.01)I;
