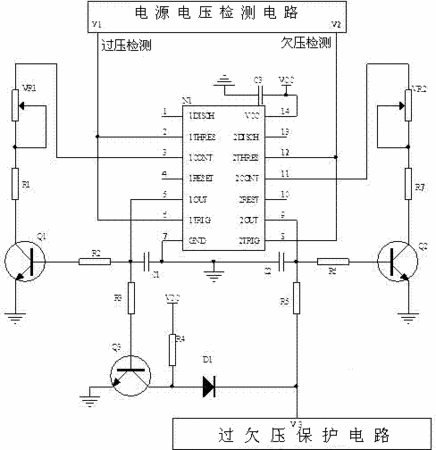

摘要：本實用新型公開了一種電壓回差可調的過欠壓檢測保護電路，包括單片機，其特征是：所述單片機的引腳2、引腳6、引腳8和引腳12連接電源電壓檢測電路，所述單片機的引腳3通過串接的可調電位器VR1、電阻R1和三極管Q1接地，所述單片機的引腳5通過串接電阻R3和三極管Q3接地，所述單片機的引腳7接地，所述單片機的引腳9通過電阻R5連接過欠壓保護電路，所述單片機的引腳11通過串接的可調電位器VR2、電阻R7和三極管Q3接地，所述單片機的引腳14連接電源VCC。本實用新型性能穩定可靠；電路簡單、經濟性好。
- 專利類型實用新型
- 申請人山東精久科技有限公司;
- 發明人李賢杰;李新強;楊獻木;
- 地址250002 山東省濟南市市中區英雄山路167號
- 申請號CN201320762513.7
- 申請時間2013年11月28日
- 申請公布號CN203632212U
- 申請公布時間2014年06月04日
- 分類號H02H3/20(2006.01)I;H02H3/24(2006.01)I;
