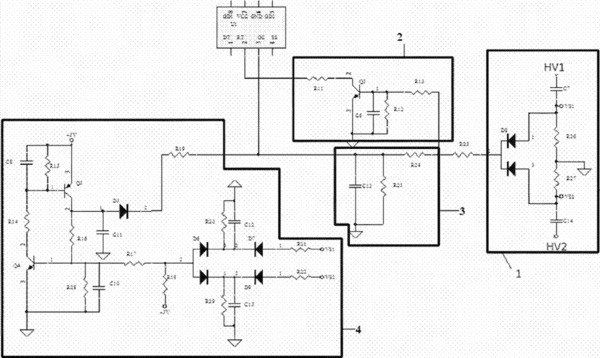

摘要：本發明公開了一種LCD屏高壓開路保護電路，包括控制芯片U1、高壓檢測電路(1)、頻率限制電路(2)、延時電路（3）、高壓雙邊開路迅速保護電路（4），所述高壓檢測電路(1)中HV1、HV2兩路高壓輸出端連接LCD屏上的背光燈管，當HV1、HV2中任意一路輸出端開路時，觸發頻率限制電路(2)、延時電路（3）工作，使得所述開路的高壓輸出端輸出規定大小范圍和可控維持時間的保護電壓；當HV1，HV2兩路輸出端同時開路時，觸發高壓雙邊開路迅速保護電路（4）與頻率限制電路(2)工作，使得高壓輸出端HV1，HV2輸出限制電壓，并自動關機保護LCD屏。本發明電路成本大大降低，元器件少，不需要控制軟件。同時系統的穩定性，安全性，可靠性也顯著提高。
- 專利類型發明專利
- 申請人廣州視源電子科技股份有限公司;
- 發明人尤天遠;王宏磊;
- 地址510663 廣東省廣州市科學城科珠路192號
- 申請號CN201110403627.8
- 申請時間2011年12月07日
- 申請公布號CN102496905B
- 申請公布時間2014年10月22日
- 分類號H02H3/20(2006.01)I;
