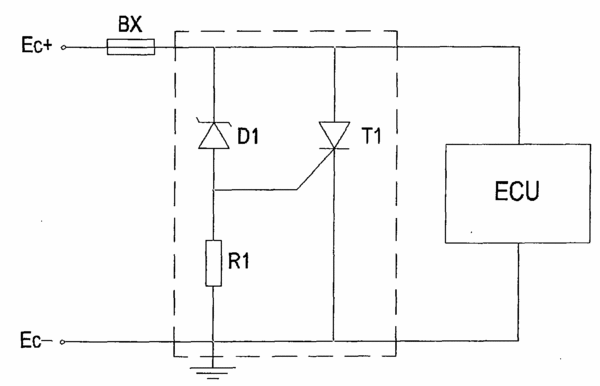

摘要：本發明公開了一種車用電控單元過壓保護裝置，該裝置由電壓取樣電路和可控硅T1并聯組成；電壓取樣電路由穩壓二極管D1和電阻R1串聯組成；穩壓二極管D1和電阻R1的共同極與可控硅T1的負極連接。裝置與電控單元ECU并聯連接。穩壓二極管D1的正極與電阻R1串聯、負極與一個保險BX串聯；保險BX的一端接電源Ec+?？煽毓鑄1的正極與保險BX串聯，負極與電源Ec-連接。本發明根據電壓取樣電路中的電壓來控制可控硅T1是否導通，當電壓過高時，穩壓二極管D1擊穿導通，觸發可控硅T1動作，可控硅T1導通后迅速熔斷保險BX，或將沖擊電壓短接入地線，用電器得到可靠保護。
- 專利類型發明專利
- 申請人中通客車控股股份有限公司;
- 發明人王力;
- 地址252000山東省聊城市東昌府區建設路10號
- 申請號CN200810238292.7
- 申請時間2008年12月12日
- 申請公布號CN101459332A
- 申請公布時間2009年06月17日
- 分類號H02H3/20(2006.01)I;
