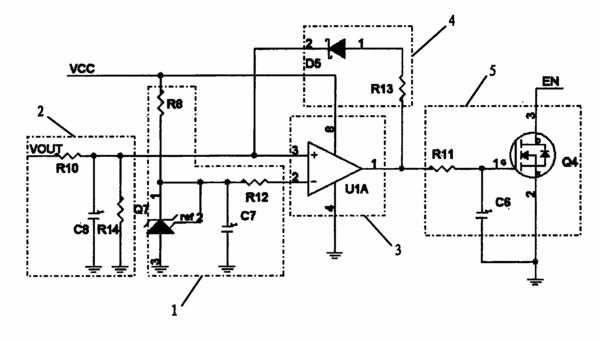

摘要：本實用新型涉及一種高穩定性輸出過壓保護電路，包括基準電壓源、分壓取樣電路及運算放大器，所述基準電壓源的輸出端與所述運算放大器的反相輸入端連接，所述分壓取樣電路的輸出端與所述運算放大器的同相輸入端連接，所述輸出過壓保護電路還包括連接在所述運算放大器的同相輸入端與輸出端之間的正反饋電路，所述正反饋電路設有串聯在所述運算放大器的同相輸入端與輸出端之間的二極管和可調電位器?，F有技術上的輸出過壓保護電路存在溫飄大、易誤動作、適用場合有限制、功耗大的缺陷，本實用新型能實現寬溫度范圍工作，增強電路的抗干擾能力，同時可實現高和低電平關斷并鎖死并降低整個電路的功耗。
- 專利類型實用新型
- 申請人研祥智能科技股份有限公司;
- 發明人黃軍輝;
- 地址518057廣東省深圳市南山區高新中四道31號研祥科技大廈
- 申請號CN200820096055.7
- 申請時間2008年08月01日
- 申請公布號CN201256282Y
- 申請公布時間2009年06月10日
- 分類號H02H3/20(2006.01)I;H02H7/122(2006.01)I;
