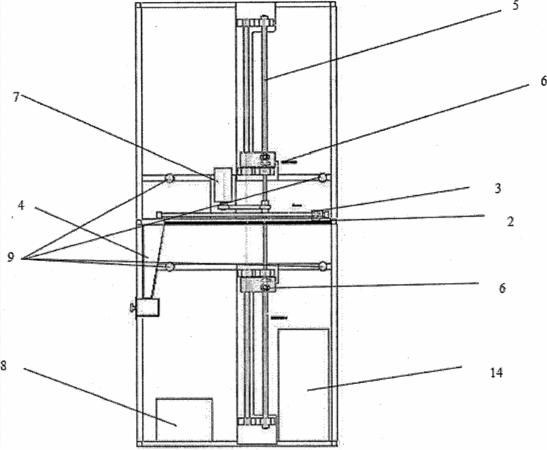

摘要：本實用新型公開了一種水稻基地昆蟲圖像采集裝置。包括箱體、樣品擺放系統、拍攝系統、照明系統和控制系統。其特征在于：所述的箱體上安裝有操作臺，所述的操作臺包括PC機液晶顯示屏、鍵盤、鼠標。PC機的主機部分安裝在箱體內部。所述的樣品擺放系統包括樣品擺放平臺、蟲體清理毛刷以及擺放平臺邊的接蟲盒。所述的樣品擺放平臺位于箱體中央水平方向。所述的拍攝系統包括垂直于擺放平臺一側的高精度滾珠絲桿，安裝在滾珠絲桿上位于擺放平臺兩側的反向滾珠螺母上的兩臺照相機，所述的照明系統是平行于樣品擺放平臺上下兩側的四盞照明燈，其上下各為兩盞。所述的控制系統包括電機、電機控制器、電機控制面板。電機帶動滾珠絲桿轉動帶動兩臺照相機作上下等距離反向移動。所述的照相機與PC機相連接。
- 專利類型實用新型
- 申請人浙江托普儀器有限公司;
- 發明人陳渝陽;朱旭華;江祖平;
- 地址310030 浙江省杭州市拱墅區祥茂路36號1-2樓
- 申請號CN201320626226.3
- 申請時間2013年10月09日
- 申請公布號CN203573135U
- 申請公布時間2014年04月30日
- 分類號G05B19/18(2006.01)I;
