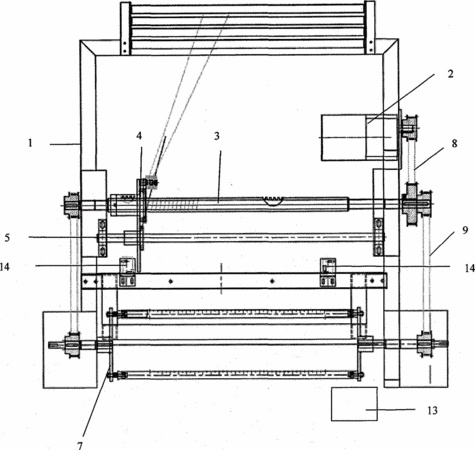

摘要：本實用新型公開了一種用于繞制頻振式殺蟲燈高壓電網的螺旋繞線機，螺桿3通過同步帶8在電機2的帶動下轉動，安裝在螺桿3上的與之相配的螺母4在螺桿3與導向桿5的共同作用下橫向移動，螺桿3的轉動通過兩根同步帶9也帶動了放置電網支架的支撐架7的同步轉動，電網支架由四根絕緣柱和上下塑料固定板組成。鍍錫銅線通過安裝在螺母4與導向桿5上的滑輪組件6的定位滑輪10、緊線滑輪11和轉向滑輪12固定在電網支架兩根絕緣柱上。螺母的橫向移動和電網支架的轉動實現了自動將鍍錫銅線按螺桿的螺距螺旋環繞張緊在電網支架上，從而繞制成電網，電網線并不垂直于絕緣柱，而是有一個螺旋傾角，同時在繞制過程中用無影膠刷在絕緣柱上與銅線接觸的部位，進一步固定電網線。由于電網間距由螺桿螺距保證，使得繞制后的電網間距均勻一致。這種繞制方法操作方便，繞制效率高且繞線緊致不易松落造成短路。
- 專利類型實用新型
- 申請人浙江托普儀器有限公司;
- 發明人陳渝陽;朱旭華;江祖平;
- 地址310030 浙江省杭州市拱墅區祥茂路36號1-2樓
- 申請號CN201420084258.X
- 申請時間2014年02月26日
- 申請公布號CN203788961U
- 申請公布時間2014年08月27日
- 分類號A01M1/22(2006.01)I;
