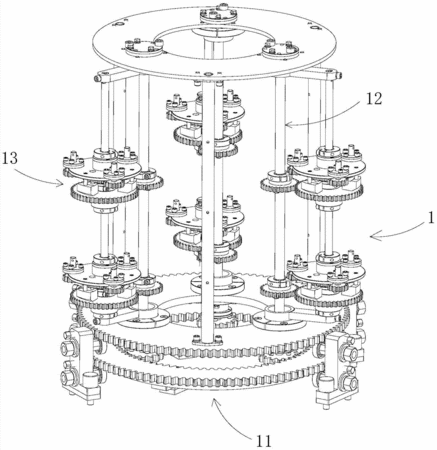

摘要：本實用新型公開了一種真空鍍膜機的轉架裝置，其包括主架體部分、傳動部分以及工件轉動部分，所述主架體部分包括沿上下方向依次平行對置的頂板、上齒輪、下齒輪、支撐單元、外嚙合齒和鎖定部件，所述上齒輪與所述頂板之間通過多個連接桿連接；所述傳動部分包括多個通過軸承與所述頂板及所述上齒輪連接的傳動桿，所述下齒輪還設置有內嚙合齒，每個所述傳動桿延伸至所述上齒輪下方并設置有與所述內嚙合齒相嚙合的下傳動齒輪。本實用新型不僅可實現工件的定點轉動，而且可任意指定靶基距，并保證工件的行星轉動和自轉，還可實現大公轉、行星轉動和自轉三種轉動方式的單獨或任意自由搭配使用，可滿足真空鍍膜機的多種使用目的。
- 專利類型實用新型
- 申請人上海沃家真空設備科技有限公司;
- 發明人林錫強;鐘雷;徐路;陳偉;郎文昌;劉偉;
- 地址201600 上海市松江區小昆山鎮昆港公路888號4樓
- 申請號CN201320778241.X
- 申請時間2013年12月02日
- 申請公布號CN203569179U
- 申請公布時間2014年04月30日
- 分類號C23C14/24(2006.01)I;C23C14/50(2006.01)I;
