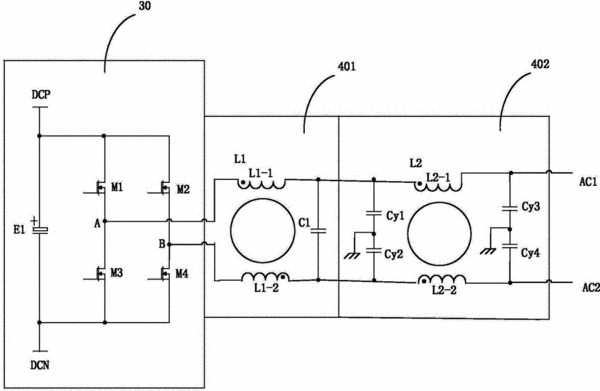

摘要：本實用新型公開了一種正弦波車載逆變器的輸出濾波電路及正弦波車載逆變器，包括第一級濾波電路和第二級濾波電路，第一級濾波電路包括第一電感以及濾波電容，第一電感為差模電感，包括第一線圈和第二線圈。第二級濾波電路包括第一Y電容和第二Y電容。實施本實用新型的有益效果是，因逆變電路的兩個輸出端分別經過第一電感的線圈濾波，可以避免產生較大的輸出漏電流，而且第一級濾波電路輸出可以接著連接Y電容進行EMI濾波，將逆變輸出正弦波濾波和抑制電磁干擾濾波兩者緊密結合，電路結構緊湊，使用元件數量較少，從而提高產品的電磁兼容性能并降低產品成本。
- 專利類型實用新型
- 申請人美固電子(深圳)有限公司;
- 發明人李達華;楊幸標;謝勇;
- 地址518033 廣東省深圳市福田區福華一路卓越大廈1D樓1402-1404室
- 申請號CN201320708531.7
- 申請時間2013年11月08日
- 申請公布號CN203554276U
- 申請公布時間2014年04月16日
- 分類號H02M1/12(2006.01)I;H02M1/44(2007.01)I;H02M7/5387(2007.01)I;
