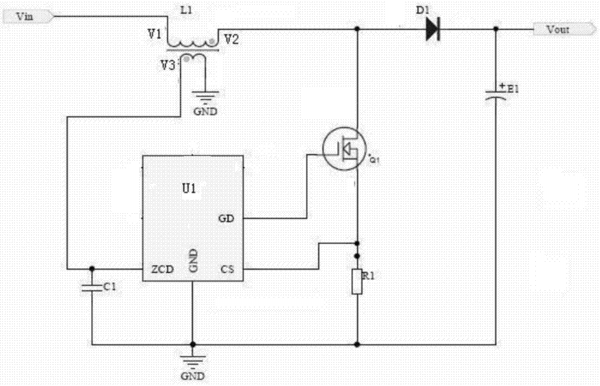

摘要：本實用新型公開了一種可降低輸入諧波含量的功率因素校正電路，包括PFC芯片、電感、MOS管、二極管、第一電容、第二電容、電阻，其中，功率因素校正電路的輸入端連接所述電感的初級線圈的一端，所述電感的初級線圈的另一端通過正向的所述二極管連接功率因素校正電路的輸出端，所述PFC芯片的ZCD引腳通過所述電感的次級線圈接地，還通過第一電容接地，CS引腳通過所述電阻接地，GD引腳連接所述MOS管的柵極，所述MOS管的漏極連接所述二極管的正極，源極連接所述CS引腳，所述二極管的負極還通過所述第二電容接地。本實用新型解決了高電壓輸入時諧波含量太高的問題，且成本低廉。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人胡鋒;何文煥;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201420282745.7
- 申請時間2014年05月29日
- 申請公布號CN203896180U
- 申請公布時間2014年10月22日
- 分類號H02M1/12(2006.01)I;
