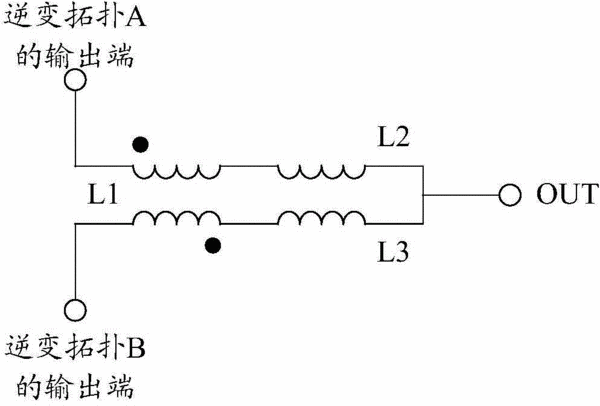

摘要：本實用新型涉及一種濾波電路和逆變電路，用以提供一種能夠滿足大功率逆變拓撲濾波需求的濾波電路，以濾除大功率逆變拓撲輸出電流中的諧波電流。該濾波電路，包括具有兩個繞組的耦合電抗器和兩個電抗器，所述耦合電抗器的耦合方式為負耦合；所述耦合電抗器的兩個繞組中的每個繞組的一端分別連接一個不同的逆變拓撲的輸出端，所述兩個繞組連接的兩個逆變拓撲共用直流母線，所述兩個繞組連接的逆變拓撲中具有相同連接關系的開關器件的驅動信號的相位差為180度；所述耦合電抗器的兩個繞組中的每個繞組的另一端分別連接一個不同的電抗器，兩個電抗器中未與所述兩個繞組相連的一端連接在一起，并作為所述濾波電路的輸出端。
- 專利類型實用新型
- 申請人艾默生網絡能源有限公司;
- 發明人張普雷;馬志軍;靳廣超;魏卓;段凱迪;
- 地址518055 廣東省深圳市南山區學苑大道1001號南山智園B2棟
- 申請號CN201420677744.2
- 申請時間2014年11月13日
- 申請公布號CN204168126U
- 申請公布時間2015年02月18日
- 分類號H02M1/12(2006.01)I;H02M7/00(2006.01)I;
