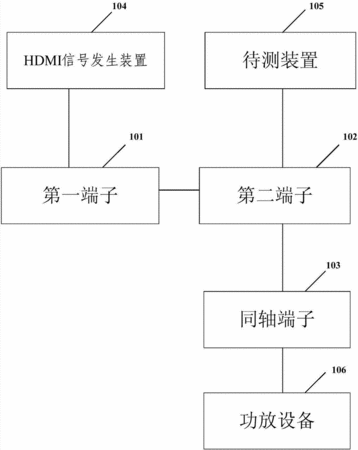

摘要:本實用新型公開了一種HDMI接口音頻回傳功能檢測裝置,所述HDMI接口音頻回傳功能檢測裝置包括第一端子、第二端子和同軸端子;所述第一端子與HDMI信號發生裝置和所述第二端子連接,所述第二端子與待測裝置和所述同軸端子連接,所述同軸端子與功放設備連接,所述同軸端子用于將所述第二端子傳輸的待測裝置發出的音頻回傳信號發送給所述功放設備。本實用新型實施例的HDMI接口音頻回傳功能檢測裝置,通過設置第一端子、第二端子和同軸端子將待測設備發出的音頻回傳信號發送給功放設備,從而實現對待測設備HDMI接口音頻回傳功能的檢測,結構和操作更為簡單便于攜帶和測試。
- 專利類型實用新型
- 申請人京東方科技集團股份有限公司;北京京東方視訊科技有限公司;
- 發明人楊建翔;
- 地址100015 北京市朝陽區酒仙橋路10號
- 申請號CN201320680910.X
- 申請時間2013年10月30日
- 申請公布號CN203535957U
- 申請公布時間2014年04月09日
- 分類號G11B20/18(2006.01)I;
