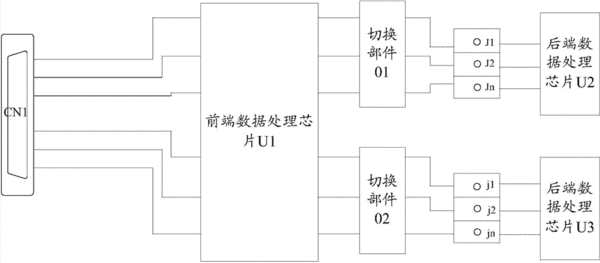

摘要：本實用新型公開了一種集成電路板及顯示裝置，在后端數據處理芯片對應的內部接口與前端數據處理芯片之間增加了切換部件，或在后端數據處理芯片對應的內部接口與除自身之外的后端數據處理芯片之間增加了切換部件，該切換部件可以在內部接口未接入外部檢測信號，即集成電路板正常工作時，保證后端數據處理芯片與前端處理芯片之間或后端數據處理芯片之間的信號正常傳輸；在內部接口接入外部檢測信號時，斷開后端數據處理芯片與前端處理芯片之間或后端數據處理芯片之間的信號傳輸，使外部測試時后端數據處理芯片中信號傳輸通路阻抗保持一致，避免外部測試信號以及正常工作的信號出現傳輸異常的問題。
- 專利類型實用新型
- 申請人北京京東方視訊科技有限公司;京東方科技集團股份有限公司;
- 發明人于淑環;張曉;張麗杰;馬希通;程鵬;
- 地址100176 北京市大興區經濟技術開發區地澤路11號
- 申請號CN201420330231.4
- 申請時間2014年06月19日
- 申請公布號CN203910229U
- 申請公布時間2014年10月29日
- 分類號G09G3/00(2006.01)I;G09G3/36(2006.01)I;
