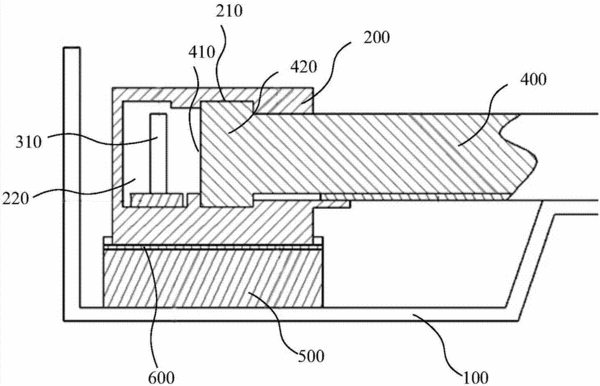

摘要:本實用新型公開了一種側入式背光模組及液晶顯示裝置。側入式背光模組,包括:背板;可移動的連接件,其與所述背板活動連接且可相對于所述背板移動;LED燈條,其固定于所述可移動的連接件內;導光板,其與所述可移動的連接件固定,且其一個側面與所述LED燈條的LED燈相對,其中,與所述LED燈相對的導光板的側面是導光板的入光面;所述導光板的膨脹或收縮可帶動可移動的連接件相對于所述背板沿與所述導光板的入光面相垂直的方向移動。液晶顯示裝置包括上述所述側入式背光模組。與現有技術相比,本實用新型保證了側入式背光模組的光學穩定性。
- 專利類型實用新型
- 申請人北京京東方視訊科技有限公司;京東方科技集團股份有限公司;
- 發明人賈智帥;付常佳;李少安;
- 地址100176 北京市大興區經濟技術開發區地澤路11號
- 申請號CN201420186666.6
- 申請時間2014年04月17日
- 申請公布號CN203909435U
- 申請公布時間2014年10月29日
- 分類號G02F1/13357(2006.01)I;G02F1/1333(2006.01)I;F21V17/10(2006.01)I;F21V29/00(2006.01)I;F21Y101/02(2006.01)N;
