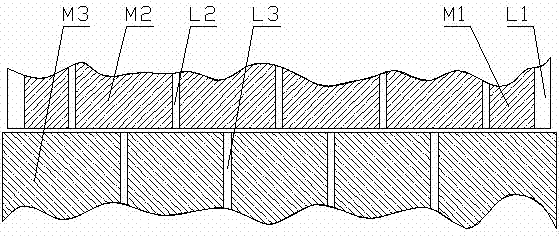

摘要:本實用新型公開了一種內串式金屬化膜直流高壓電容器,包括配對金屬化膜,所述配對金屬化膜包括層疊設置的上膜和下膜,上膜鍍設有金屬化膜一和金屬化膜二,下膜鍍設有金屬化膜三,所述金屬化膜一和所述金屬化膜二之間、以及多個所述金屬化膜二之間均設置有間隙一,兩個或多個所述金屬化膜二之間均設置有間隙二,所述間隙一與所述間隙二等寬,所述金屬化膜二和所述金屬化膜三等寬,且所述間隙一的中線與所述金屬化膜三的中線對齊。本實用新型所述的內串式金屬化膜直流高壓電容器,具有體積小、耐超高壓、低自感、低損耗、低等效串聯電阻、可靠性高、長壽命的特點。
- 專利類型實用新型
- 申請人安徽賽福電子有限公司;
- 發明人曹駿驊;謝興明;
- 地址244000 安徽省銅陵市獅子山區棲鳳路1771號
- 申請號CN201320600943.9
- 申請時間2013年09月27日
- 申請公布號CN203521176U
- 申請公布時間2014年04月02日
- 分類號H01G4/33(2006.01)I;H01G4/38(2006.01)I;
