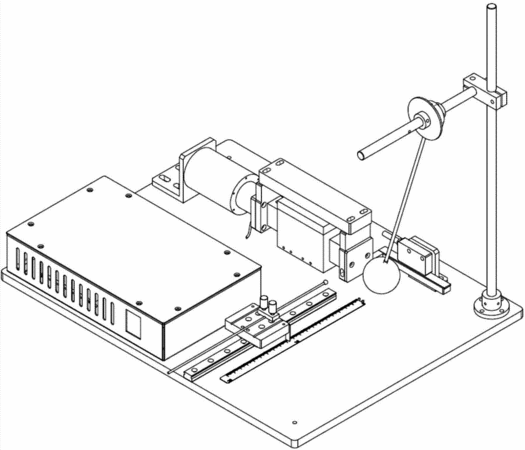

摘要：本實用新型提供新型機械響應實驗裝置，包括機械本體，機械本體包括：工作臺面，工作臺面上設有氣浮導軌、音圈電機、線性彈簧、配重支撐塊、擊力小球、線性彈簧調位導軌、配重塊、磁柵尺固定塊；氣浮導軌內設有方形軸，音圈電機設置方形軸的左端，配重塊通過配重支撐塊與方形軸連接，磁柵尺固定塊與方形軸的右端相連，線性彈簧的一端與磁柵尺固定塊相連，線性彈簧靜止時的長度方向與方形軸的軸向垂直，線性彈簧設置在線性彈簧調位導軌上，方形軸的右端還設有擊力小球，方形軸的右側設有反饋配重塊的位移的磁柵尺。采用氣浮滑軌作為質量滑塊直線運動導軌，可大大減小機械摩擦給系統帶來的影響，使實際模型更接近理想模型。
- 專利類型實用新型
- 申請人深圳市元創興科技有限公司;
- 發明人楊伽利;
- 地址518000 廣東省深圳市南山區西麗光前村工業區20棟8A
- 申請號CN201320571132.0
- 申請時間2013年09月13日
- 申請公布號CN203503208U
- 申請公布時間2014年03月26日
- 分類號G09B23/06(2006.01)I;G05B23/00(2006.01)I;
