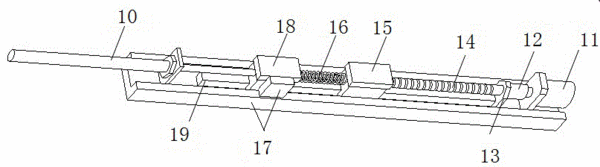

摘要：本實用新型提供了一種機械控制響應實驗裝置，包括機械本體、控制器及控制系統，所述機械本體包括驅動伺服電機、聯軸器、軸承座、滾珠絲桿、主動質量滑塊、磁柵尺、從動質量滑塊、導軌，所述磁柵尺包括讀數部分和底座磁性刻度部分，所述驅動伺服電機、聯軸器、軸承座、滾珠絲桿、主動質量滑塊、從動質量滑塊、導軌設置在磁柵尺的底座部分；所述聯軸器一端與滾珠絲桿連接，另一端連接驅動伺服電機，所述聯軸器固定在軸承座上，所述主動質量滑塊穿過滾珠絲桿置于導軌上，主動質量滑塊通過彈簧與從動質量滑塊連接，彈簧可靈活拆卸。本實用新型可驗證一階阻尼機械系統，二階振蕩機械系統及二階阻尼機械系統，廣泛應用于機械工程控制基礎實驗教學。
- 專利類型實用新型
- 申請人深圳市元創興科技有限公司;
- 發明人楊伽利;
- 地址518000 廣東省深圳市南山區西麗光前村工業區20棟8A
- 申請號CN201220367593.1
- 申請時間2012年07月27日
- 申請公布號CN202720515U
- 申請公布時間2013年02月06日
- 分類號G05B23/02(2006.01)I;
