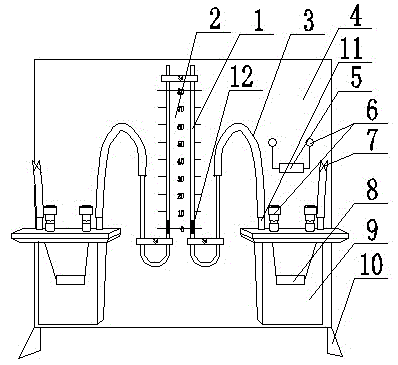

摘要：一種亞克力管焦耳定律實驗器，包括面板，面板底部設置支架，面板上固定裝有電阻的密閉容器，電阻與密封容器蓋上的接線柱電連接，在密封容器蓋上還設置有帶止水夾的排氣管和進氣管，進氣管與排氣管分別與密封容器聯通，進氣管通過軟管與亞克力管聯通，亞克力管固定在面板上，在亞克力管對應的面板上設置有刻度標尺，在亞克力管下部有液柱，在面板上還設置有備用電阻，備用電阻上連接有接線柱，亞克力管是U型管。由于采用亞克力管U型管，不但不易破碎，方便移動，而且使用壽命長，這樣密封容器內的氣體通過軟管再到U型亞克力管，其密閉性能好，密封容器內膨脹的氣體通過軟管推動玻璃管內的液柱上升。本實用新型結構簡單，不易破碎，使用壽命長，適合在教學中作焦耳定律實驗用。
- 專利類型實用新型
- 申請人鄭州利生科教設備有限公司;
- 發明人丁曉東;
- 地址452370 河南省鄭州市新密市南環路龍潭橋東利生科教
- 申請號CN201120267748.X
- 申請時間2011年07月27日
- 申請公布號CN202177994U
- 申請公布時間2012年03月28日
- 分類號G09B23/06(2006.01)I;
