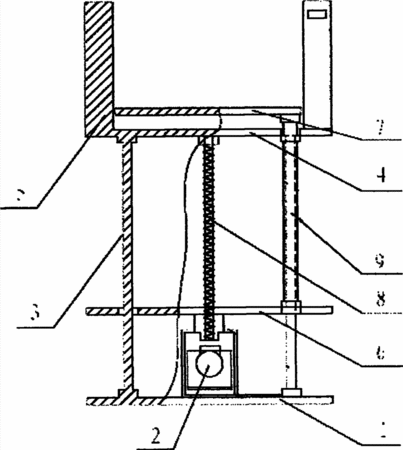

摘要：本實用新型公開了一種芯片上料機，包括設置定位槽的工作臺，定位槽內放置承載芯片的托料板，托料板的下方設置固定在工作臺上用于控制托料板上下運動的絲杠螺母運動副。工作臺包括底座，底座上設置若干固定柱，所述定位槽包括連接在固定柱頂部的定位板，定位板的四個角上設置對芯片進行定位的定位角板。絲杠螺母運動副由電機驅動，電機固定設置在底座上，電機的輸出軸連接豎直的絲杠，絲杠的上端通過軸承與定位板連接，絲杠上設置配合在絲杠上滑動的滑動板，滑動板的上表面設置若干豎直穿過定位板的導軌，導軌的上端與托料板固定連接。本實用新型設計簡單、結構合理、精確度高、運行平穩，有效解決了芯片提升過程中關于精度及自動化方面的問題。
- 專利類型實用新型
- 申請人江陰迪林生物電子技術有限公司;
- 發明人白向陽;
- 地址214434 江蘇省無錫江陰市砂山路85號B4室
- 申請號CN201320557106.2
- 申請時間2013年09月09日
- 申請公布號CN203497789U
- 申請公布時間2014年03月26日
- 分類號B65H5/00(2006.01)I;B65H9/00(2006.01)I;B66F19/00(2006.01)I;
