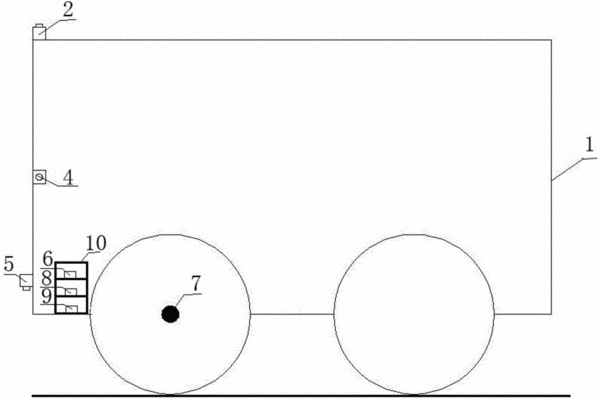

摘要：實用新型屬于隧道橫斷面測量領域，公開了一種隧道橫斷面形狀測量裝置。該隧道橫斷面形狀測量裝置，包括：交換機、數據采集卡、工控機、車輛、第一激光掃描雷達、第二激光掃描雷達、第三激光掃描雷達、第四激光掃描雷達、增量式旋轉編碼器；第一激光掃描雷達、第四激光掃描雷達對應垂直朝向隧道的上頂面和下底面，第二激光掃描雷達、第三激光掃描雷達對應水平朝向隧道的左側面和右側面；第一激光掃描雷達、第二激光掃描雷達和第三激光掃描雷達位于同一豎直平面內；第一激光掃描雷達、第二激光掃描雷達、第三激光掃描雷達、第四激光掃描雷達均通過交換機電連接工控機，增量式旋轉編碼器通過數據采集卡電連接工控機。
- 專利類型實用新型
- 申請人上海嘉玨實業有限公司;
- 發明人陳生客;韓毅;項媛媛;陳禮奔;
- 地址200135 上海市奉賢區浦東大道1480號山海大廈709-715室
- 申請號CN201320608168.1
- 申請時間2013年09月29日
- 申請公布號CN203479269U
- 申請公布時間2014年03月12日
- 分類號G01B11/24(2006.01)I;
