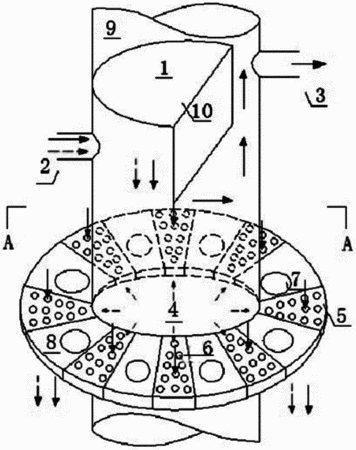

摘要：實用新型公開了一種單級氣液均流器。所述均流器包括芯筒，芯筒的側壁上設有至少1個氣液兩相進口和至少1個氣相出口，且氣液兩相進口與氣相出口為相對設置；芯筒內設有一折流板，且折流板設于氣液兩相進口和氣相出口之間；芯筒的腔體內設有一圓盤，圓盤沿芯筒的徑向方向布置；沿芯筒外壁的圓周方向上設有若干個噴淋多孔板，噴淋多孔板包括中空板，中空板內設有若干個分流管，分流管上設有縫隙，所述分流管沿中空板的高度方向布置，且分流管的高度不小于所述中空板的高度；圓盤的底部與噴淋多孔板的底部位于同一水平面上。本實用新型利用芯筒作為氣液分離器，節省空間且避免現場安裝。氣液兩相流體的均勻分配，提高了繞管式換熱器的工作效率并降低了壓降，起到節能的作用。
- 專利類型實用新型
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人陳杰;單彤文;浦暉;程昊;密曉光;姜益強;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201320551602.7
- 申請時間2013年09月05日
- 申請公布號CN203479136U
- 申請公布時間2014年03月12日
- 分類號F28F9/22(2006.01)I;
