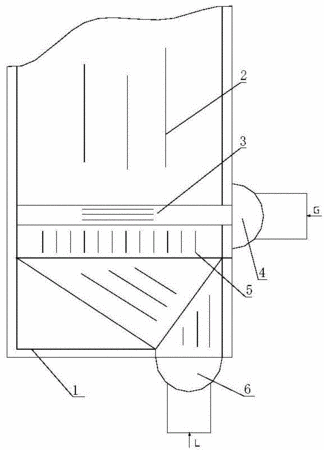

摘要：本發明公開了一種氣液兩相均布裝置。它包括設于板翅式換熱器芯體內的氣液兩相注液封條；板翅式換熱器芯體上設有氣相入口封頭和液相入口封頭，且所述氣相入口封頭設于所述液相入口封頭的上部；氣液兩相注液封條上設有液槽和氣槽；液相入口封頭與所述液槽相連通，氣相入口封頭與所述氣槽相連通。本發明氣液兩相均布裝置并沒增加附加設備，因此系統結構簡單合理，成本造價低。本發明氣液兩相均布裝置采用液相從封條兩側進入流道、氣相從中間進入流道的方式，在流道內隔板壁面形成一層液膜，避免了氣液兩相均布封條出口附近隔板處出現局部全部汽化而導致的傳熱惡化現象。本發明氣液兩相均布裝置同時有利于降低封條出口附近翅片與隔板釬焊處局部應力集中。
- 專利類型發明專利
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人陳杰;單彤文;周丹;姜益強;楊文剛;浦暉;李秋英;花亦懷;曾偉平;尹全森;邰曉亮;麻宏強;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201410412035.6
- 申請時間2014年08月20日
- 申請公布號CN104180703A
- 申請公布時間2014年12月03日
- 分類號F28F9/22(2006.01)I;
