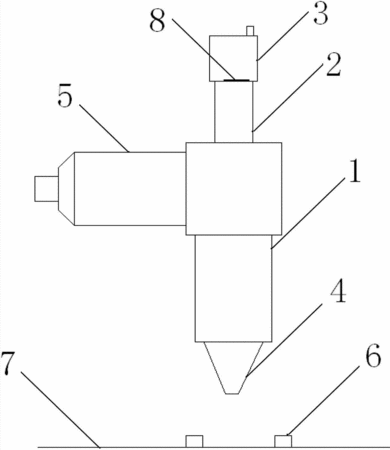

摘要：本實用新型公開了一種可實施監視的激光焊接頭，包括CCD圖像傳感、激光聚焦鏡、焊接、調焦環和濾紅光鏡片，所述激光聚焦鏡下部連接焊接部，所述激光聚焦鏡上部安裝所述調焦環，所述調焦環上安裝所述CCD圖像傳感器，所述CCD圖像傳感器和所述調焦環之間設置濾紅光鏡片，所述焊接部下方還設置有藍光燈。本實用新型通過在CCD圖像傳感器和所述調焦環之間設置濾紅光鏡片可以將大部分可見光都過濾掉，同時在焊接頭位置設置藍光燈，即可清晰可見焊接光斑，達到實時監視的目的。
- 專利類型實用新型
- 申請人武漢瑞豐光電技術有限公司;
- 發明人付俊斌;李必剛;陳燎原;
- 地址430073 湖北省武漢市東湖開發區關山二路特1號國際企業中心
- 申請號CN201320441409.8
- 申請時間2013年07月23日
- 申請公布號CN203401214U
- 申請公布時間2014年01月22日
- 分類號B23K26/04(2006.01)I;B23K26/03(2006.01)I;
