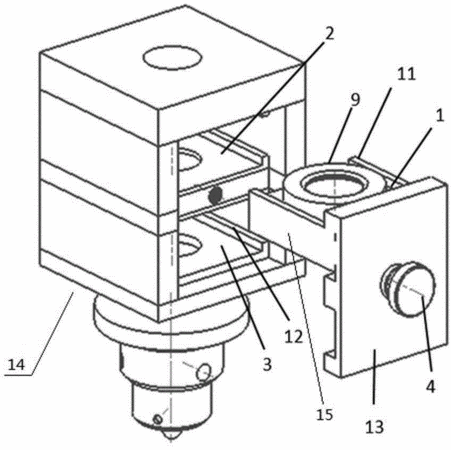

摘要：本發明公開了一種激光切割頭聚焦透鏡更換裝置，包括設有透鏡座體腔的激光切割頭，與激光切割頭配套的聚焦透鏡座體，透鏡座體腔分為彼此對稱的上透鏡座體腔和下透鏡座體腔；聚焦透鏡座體由一個鏡座和與鏡座相連的密封擋板構成，鏡座插入上透鏡座體腔或下透鏡座體腔中，聚焦透鏡座體通過安裝于密封擋板上的螺釘固定于激光切割頭上。本發明的聚焦透鏡更換裝置只有一個透鏡座，沒有一般雙焦距透鏡更換裝置中用于密封鏡腔的空鏡座部分，而將與鏡座相連的密封擋板用于密封鏡腔。本發明結構簡單，定位精準，更換透鏡方便，且立方體外形結構較圓柱體外形結構存在優越性。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人張屹;楊曉龍;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201210148716.7
- 申請時間2012年05月15日
- 申請公布號CN102672348A
- 申請公布時間2012年09月19日
- 分類號B23K26/04(2006.01)I;
