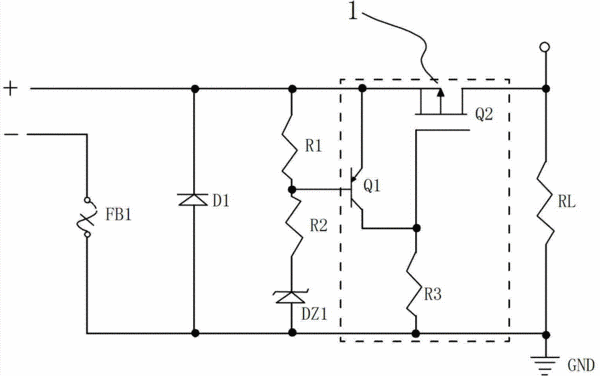

摘要：本實用新型涉及一種接口保護電路，包括電源輸入接口和電源輸出接口，電源輸入接口連接于外部直流電源，電源輸出接口連接于負載，所述電源輸入接口與電源輸出接口連接有一開關電路，所述電源輸入接口正、負極端還依次串聯采樣電阻R1、采樣電阻R2和穩壓二極管，采樣電阻R1的輸入端連接于電源輸入接口正極端，采樣電阻R1的輸出端連接采樣電阻R2的輸入端，采樣電阻R2的輸出端連接穩壓二極管的負極端，穩壓二極管的正極端連接電源輸入接口負極端，所述開關電路的控制端與采樣電阻R1的輸出端連接，所述開關電路根據電源輸入接口的電壓變化而控制負載上電或者掉電。本實用新型低成本地實現了輸入電壓、電流大于設定值的時候自動停止給負載的供電，電壓、電流在回到設定值的范圍內時，自動恢復對負載的供電及反向輸入電路的保護。
- 專利類型實用新型
- 申請人天彩電子（深圳）有限公司;
- 發明人莫信杰;李柳春;申延利;
- 地址518000 廣東省深圳市寶安區西鄉街道黃田社區金碧工業區第6棟
- 申請號CN201320403607.5
- 申請時間2013年07月08日
- 申請公布號CN203339652U
- 申請公布時間2013年12月11日
- 分類號H02H3/20(2006.01)I;H02H3/08(2006.01)I;H02H3/06(2006.01)I;
