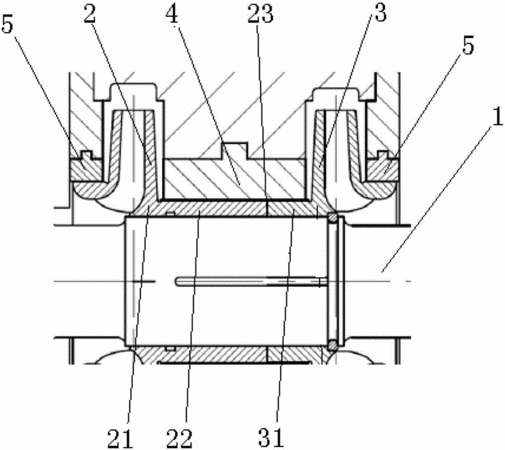

摘要：本實用新型公開了一種葉輪定位結構，包括軸、末級葉輪和反向相鄰葉輪，所述末級葉輪、所述反向相鄰葉輪均與所述軸過盈配合，所述末級葉輪的輪轂與所述反向相鄰葉輪的輪轂對接。通過利用末級葉輪處于多級離心泵壓力腔內末級的位置，通過加長末級葉輪的輪轂，使其與反向相鄰葉輪的輪轂相對接，從而取消傳統設計的用于節流的中間軸套，利用末級葉輪輪轂間隙密封壓降的特點，流體在通過間隙密封時壓力梯度的收縮變化，使得末級葉輪所受合力方向為由外側向內側，這樣可以取消末級葉輪外側的定位環，即可以免去末級葉輪輪轂內側的軸向間隙，進而提高了轉子使用的可靠性，而且不會對軸的剛性產生影響，提高了泵的密封效果和容積效率。
- 專利類型實用新型
- 申請人中國石油天然氣股份有限公司;杭州大路實業有限公司;
- 發明人鄭紅海;肖萍;陳彥峰;邢桂坤;
- 地址100007 北京市東城區東直門北大街9號中國石油大廈
- 申請號CN201320153528.3
- 申請時間2013年03月29日
- 申請公布號CN203285728U
- 申請公布時間2013年11月13日
- 分類號F04D29/22(2006.01)I;
