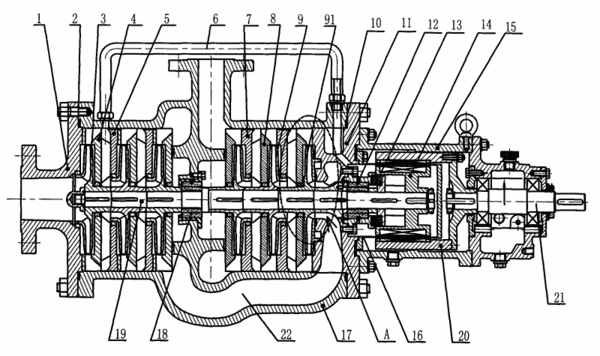

摘要:能消除軸向力的多級磁力泵,泵軸上所聯葉輪分為正向葉輪(3)和反向葉輪(9),正向葉輪與反向葉輪的液體吸入方向相向,正向葉輪組的末級葉輪輸出口與反向葉輪組的一級葉輪輸入口之間設有過渡流道(22),反向葉輪組的末級葉輪輸出口與泵出口相連,正向葉輪之間及反向葉輪之間設有隔板(5、7);反向葉輪組的一級葉輪(91)與后泵蓋(11)之間設有軸向節流間隙(25)和調壓腔(24),所述軸向節流間隙為后泵蓋環形凸臺(111)與反向葉輪組一級葉輪之間的間隙,所述調壓腔為反向葉輪組一級葉輪環形凸臺(911)與后泵蓋環形凹槽短徑側壁(112)之間的間隙腔,所述調壓腔位于所述軸向節流間隙的徑向外側。本實用新型適合作流體泵。
- 專利類型實用新型
- 申請人杭州大路實業有限公司;
- 發明人楊建青;
- 地址311234浙江省杭州市蕭山區紅山農場
- 申請號CN200920118985.2
- 申請時間2009年04月30日
- 申請公布號CN201420678Y
- 申請公布時間2010年03月10日
- 分類號F04D1/06(2006.01)I;F04D29/42(2006.01)I;F04D29/22(2006.01)I;
