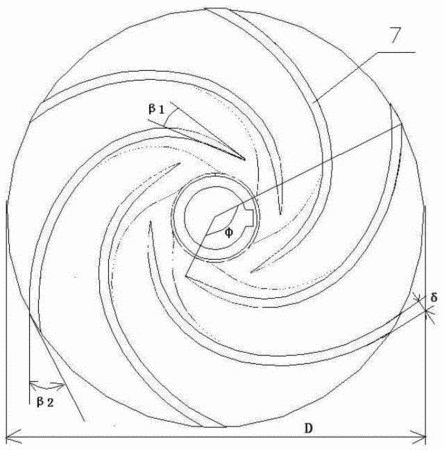

摘要：本實用新型公開了一種低比轉速高效管道泵。包括具有壓出室、吸入室、葉輪和泵軸的離心泵，葉輪的直徑D為200-250mm，入口角β1為15-20度、出口角β2為20-25度，所述葉片等厚度，厚度δ為4-6mm，所述葉片進水邊倒圓角，所述葉片包角φ為140-150度。本實用新型通過采用空間扭曲葉片結構，結合對入口角、出口角及其過渡角結構，葉輪流道進口寬度、出口寬度等結構的設計，顯著提高了水泵的工作效率。鑒于水泵的能量損失主要是由于水在流動過程中的水力損失、容積損失和機械損失所導致，本實用新型優化子午流道和葉片的型線，控制葉輪流道內的漩渦損失，減少水泵的水力損失，提高工作效率10％～20％。
- 專利類型實用新型
- 申請人西華大學;
- 發明人張惟斌;劉玲玲;江啟峰;鄧萬權;王波;趙琴;
- 地址610039 四川省成都市金牛區金周路999號
- 申請號CN201520399012.6
- 申請時間2015年06月10日
- 申請公布號CN204783814U
- 申請公布時間2015年11月18日
- 分類號F04D29/22(2006.01)I;F04D29/24(2006.01)I;F04D29/20(2006.01)I;
