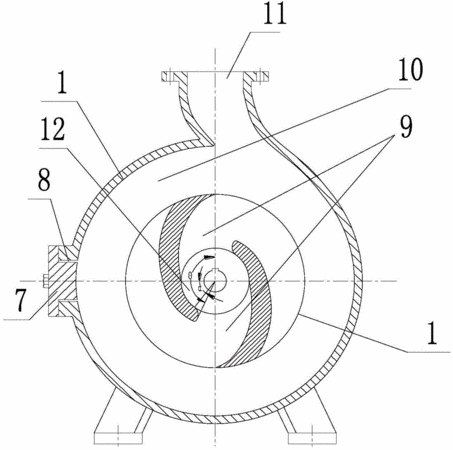

摘要：本實用新型公開了一種塊莖類農產品水力輸送泵，包括泵體、驅動裝置和閉式葉輪，所述葉輪設置于所述泵體的腔室中，所述驅動裝置的一端與所述葉輪固定連接，所述葉輪中設有對稱的雙曲形流道，所述曲形流道的截面呈空心圓形；位于所述曲線流道入口段處的外側曲面具有相同的曲率半徑，其曲率半徑與所述泵體的入口半徑相等。本實用新型通過設置雙曲形流道結構，將曲線流道入口段的外側面曲面設置成曲率半徑相同的結構，使其與泵體入口所形成的內圓半徑相等，一定程度可以平衡葉輪的受力，同時還使物料進入曲形流道更加平緩，減少對物料所造成的損傷，同時還有操作簡便，制造及加工成本低等特點。
- 專利類型實用新型
- 申請人中國包裝和食品機械有限公司;
- 發明人吳剛;楊延辰;張清泉;景全榮;李永輝;
- 地址100083 北京市朝陽區德勝門外北沙灘1號
- 申請號CN201420107055.8
- 申請時間2014年03月10日
- 申請公布號CN203702648U
- 申請公布時間2014年07月09日
- 分類號F04D29/22(2006.01)I;F04D13/02(2006.01)I;B65G51/01(2006.01)I;
