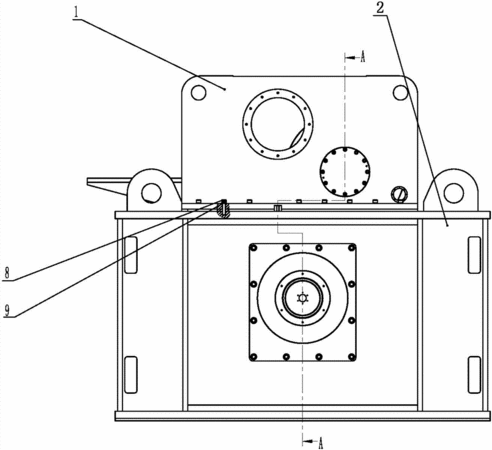

摘要：本實用新型涉及壓力機領域內一種壓力機齒輪箱定位結構，包括齒輪箱和橫梁，所述橫梁上轉動支撐有曲軸，曲軸上固定連接有大齒輪，所述齒輪箱包括箱體，箱體內轉動支撐有中間軸，所述中間軸上固定有過濾大齒輪和與大齒輪嚙合的過渡小齒輪，所述齒輪箱箱體底部與橫梁之間通過平鍵和鍵槽固定連接。采用本實用新型的齒輪箱定位結構，安裝齒輪箱時，根據過渡小齒輪與大齒輪完全嚙合的中心距位置精度，在齒輪箱與橫梁結合面增加相互配合的平鍵和鍵槽結構來定位齒輪箱和橫梁從而保證相互嚙合的齒輪的中心距位置的精度以實現壓力機穩定、可靠的運行，并且安裝簡單方便，從而提高壓力機的整體性能。
- 專利類型實用新型
- 申請人江蘇揚力集團有限公司;
- 發明人黃建民;仲君;苗春慧;錢琦;楊經緯;
- 地址225127 江蘇省揚州市邗江工業園揚力路99號
- 申請號CN201320234262.5
- 申請時間2013年05月03日
- 申請公布號CN203267258U
- 申請公布時間2013年11月06日
- 分類號B30B15/00(2006.01)I;
