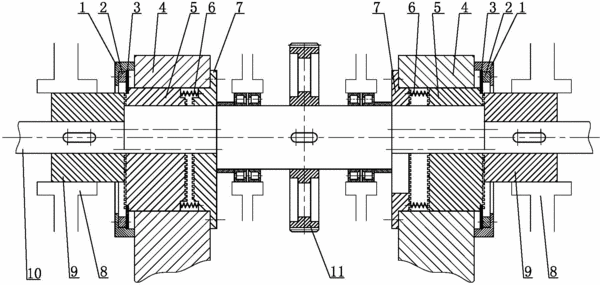

摘要：本發明涉及壓力機技術領域內的一種壓力機行程同步調節結構，包括曲軸、連桿和偏心距調節裝置，曲軸為一組，連桿為兩組并分別通過兩組偏心距調節裝置與曲軸連接同步驅動滑塊機構，偏心距調節裝置包括偏心套、鎖緊套、氣動裝置、彈簧和連桿端蓋，偏心套套裝在曲軸的連桿軸頸外周并可沿連桿軸頸軸向轉動和滑動，偏心套兩端面分別設有側齒，設置在偏心套兩端的鎖緊套和連桿端蓋與偏心套對應的端面分別設有與偏心套端面相適配的側齒，氣動裝置和彈簧可使偏心套分別與鎖緊套和連桿端蓋的側齒嚙合實現滑塊正常的沖壓運動和行程調節，本裝置通過曲軸的轉動帶動連桿及偏心距調節裝置各部件同步動作，實現連桿滑塊行程的同步準確調節，并且調節精度高。
- 專利類型發明專利
- 申請人江蘇揚力集團有限公司;
- 發明人何彥忠;黃建民;
- 地址225127 江蘇省揚州市邗江工業園揚力路99號
- 申請號CN201110441406.X
- 申請時間2011年12月26日
- 申請公布號CN102431203A
- 申請公布時間2012年05月02日
- 分類號B30B15/00(2006.01)I;
