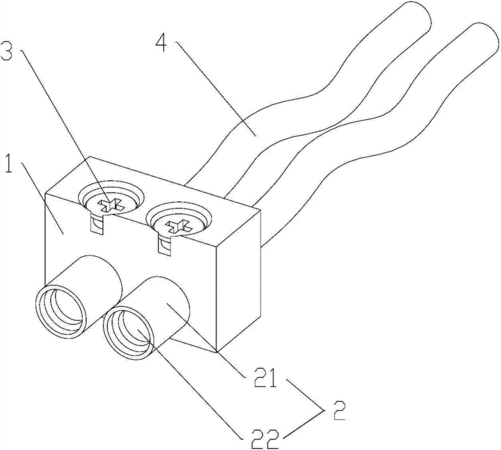

摘要：本實用新型公開了一種磁性電線工裝，屬于一種電氣輔件連接裝置領域。包括絕緣座體、金屬導電連接件、導線固定螺釘和導線；所述的金屬導電連接件包括導電金屬外殼和圓柱形磁鐵，圓柱形磁鐵鑲嵌在導電金屬外殼中，導電金屬外殼插設在絕緣座體中；所述的金屬連接件上部表面開有進線孔，導線插入該進線孔中；所述的金屬連接件側面開有螺孔，該螺孔與所述的導線固定螺釘相配合將導線固定。使用時，通過磁性將該工裝連接在待測設備的螺釘型電源接線柱上，解決了鱷魚夾連接螺釘型電源接線柱容易滑落，并且拆裝不方便的問題。
- 專利類型實用新型
- 申請人廈門強力巨彩光電科技有限公司;
- 發明人李明;黃加園;張余濤;
- 地址361000 福建省廈門市火炬高新區（翔安）產業區翔安西路E6幢8065號
- 申請號CN201220111833.1
- 申請時間2012年03月22日
- 申請公布號CN202513310U
- 申請公布時間2012年10月31日
- 分類號H01R11/30(2006.01)I;
