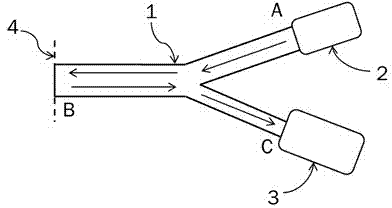

摘要：本實用新型涉及Y型光纖束導光結構及使用其的微區定位光譜檢測裝置，包括顯微鏡、定位的光源、光譜儀和Y型光纖束，所述的Y型光纖束導光結構整體呈Y型，包含入射端口、照射與集光端口和光譜檢測端口，入射端口與光源連接，用于引入定位指示光；光譜檢測端口與光譜儀連接，用于將樣品的光譜信號輸入光譜儀；照射與集光端口由同心的外圍光纖束和內層光纖束構成，與顯微鏡連接并位于顯微鏡的圖像平面上，外圍光纖束引入定位指示光并在顯微鏡的圖像平面上形成一個亮環，內層光纖束接收來自樣品中亮環所圈出的微區的光譜信號。具有結構簡單、操作靈活、成本較低等特點，廣泛用于納米材料、生物醫學、半導體低維結構材料與器件等領域的微區定位光譜檢測。
- 專利類型實用新型
- 申請人上海復享儀器設備有限公司;
- 發明人殷?，|;章煒毅;許春;
- 地址200433 上海市楊浦區國定東路200號3號樓302-1
- 申請號CN201320108553.X
- 申請時間2013年03月11日
- 申請公布號CN203117097U
- 申請公布時間2013年08月07日
- 分類號G01N21/25(2006.01)I;
