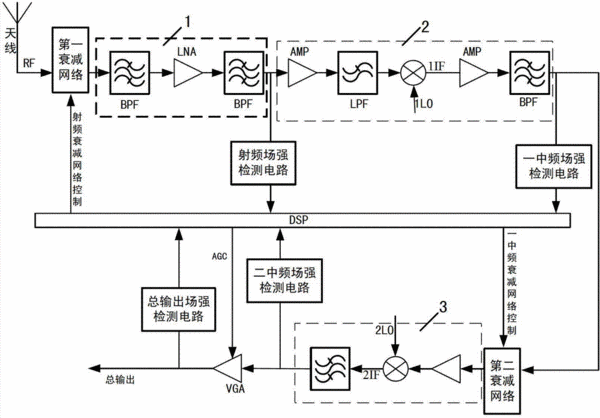

摘要：本實用新型技術屬于接收機信道AGC控制技術領域，公開了一種基于線性接收機的AGC電路快速控制系統，包括數字信號處理器，依次串聯的射頻天線、受控于數字信號處理器的第一衰減網絡、射頻放大電路、一中頻電路、受控于數字信號處理器的第二衰減網絡、二中頻電路、受控于數字信號處理器的VGA放大器，以及設置在射頻放大電路輸出端的射頻場強檢測電路、設置在一中頻電路輸出端的一中頻場強檢測電路、設置在二中頻電路輸出端的二中頻場強檢測電路和設置VGA放大器輸出端的總輸出場強檢測電路；所述射頻場強檢測電路、一中頻場強檢測電路、二中頻場強檢測電路、總輸出場強檢測電路的輸出端分別連接數字信號處理器的相應輸入端。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人蔡朝鋒;劉少平;劉杰;張勇軍;毛鴻書;周波;朱英柏;
- 地址721006 陜西省寶雞市清姜路七十二號
- 申請號CN201220725489.5
- 申請時間2012年12月25日
- 申請公布號CN203057121U
- 申請公布時間2013年07月10日
- 分類號H04B1/16(2006.01)I;
