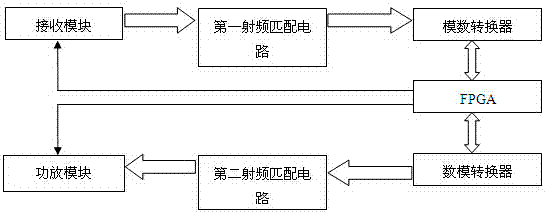

摘要：本實用新型公開了一種數字中頻接收系統，包含依次連接的接收模塊、第一射頻匹配電路、模數轉換器、FPGA、數模轉換器、第二射頻匹配電路和功放模塊；所述FPGA控制數模轉換器產生中頻信號，該信號經第二射頻匹配電路送入功放模塊進行上變頻至發射頻率，并將該信號功率推至發射功率后發射，接收模塊接收其回波信號并經下變頻轉換成中頻信號，中頻信號經第一射頻匹配電路送入模數轉換器進行數字量化，再將數字量化后的數字信號送入FPGA進行信號處理。本實用新型能夠高速高效地完成中頻接收機的數據采集、信號處理、數據傳輸及波形產生，提高雷達系統的整體性能。
- 專利類型實用新型
- 申請人中船重工鵬力（南京）大氣海洋信息系統有限公司;南京鵬力系統工程研究所;南京鵬力科技有限公司;
- 發明人陳瀚睿;陸小虎;謝向前;周濤;施春榮;王業慧;
- 地址211106 江蘇省南京市江寧區長青街32號
- 申請號CN201420526361.5
- 申請時間2014年09月15日
- 申請公布號CN204145474U
- 申請公布時間2015年02月04日
- 分類號H04B1/16(2006.01)I;
